Universal 8ch Relay

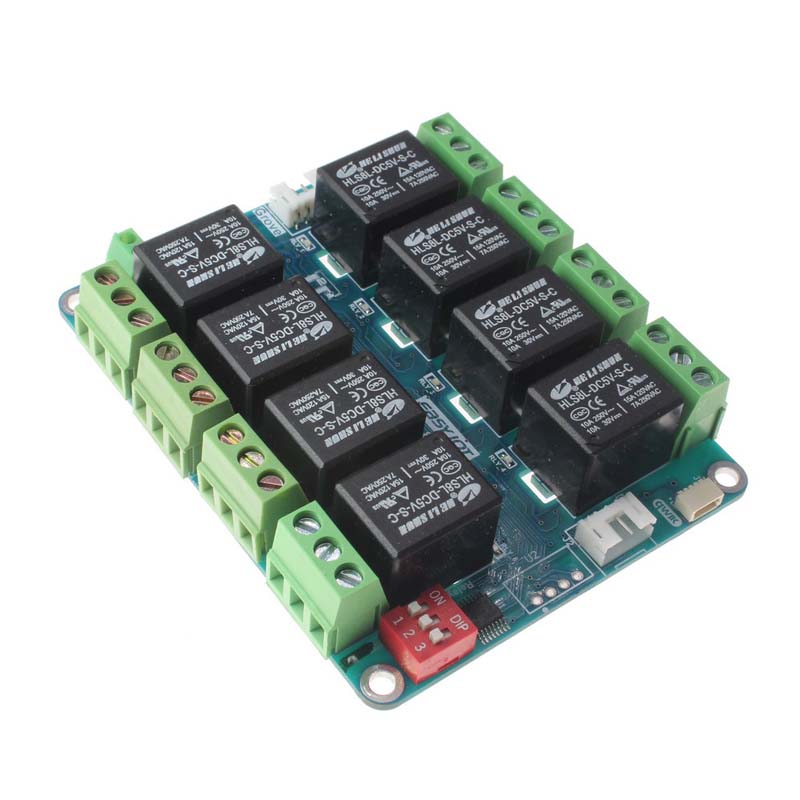

ProMake Universal 8ch Relay Board with I2C Control یک راهکار جذاب و کارا برای توسعه ارتباط MCU با تجهیزات جریان بالا و AC/DC می باشد که با توجه به نوع ارتباط I2C با کنترلر میزبان از ظرفیت GPIO MCU نمی کاهد. این شیلد دارای 8 رله 10 آمپر با کانکتور ترمینال پیچی می باشد که با سهولت امکان ارتباط با تجهیزات را به‌طور ایمن فراهم می کند. ارتباط با کنترلر میزبان از طریق پورت I2C می باشد و از این منظر نسبت به موارد مشابه بازار دارای برتری می باشد که پورتهای MCU را اشغال و درگیر نمی کند. طراحی شیلد بگونه ای انجام شده است که از طریق درگاههای توسعه ای Grove, QWIIC به‌صورت آبشاری قابل توسعه تا 8 ماژول و نهایتا 64 خروجی رله به کنترلر میزبان ارائه می کند.

ابعاد شیلد مشابه کریر بردهای رزبری پیکو، ESP32 و آردوینو نانو ProMake می باشد و با اسپیسر مناسب بالا یا پائین کریر برد نصب و از طریق پورت Grove ارتباط I2C و تغذیه 5 ولت شیلد مهیا می شود. البته برای سهولت کاربری و در مواقع نیاز در حالت استفاده آبشاری چندین شیلد با هم، کانکتور تغذیه ترمینالی مجزا برای 5 ولت شیلد در نظر گرفته شده است. یکی از مزایای این شلید توسعه از واسطهای Grove, QWIIC هست که براحتی شیلد با ارتباط 4 سیم کنترل و تغذیه می شوند.

روی برد یک دیپ سوئیچ 3 تایی برای تغییر آدرس (PCA9538 or PCA9546) IO Expander در نظر گرفته شده است که امکان ارتباط تا 8 شیلد را فراهم می کند. برای بررسی جزئیات و نمونه کد های شیلد به بخش مستندات مراجعه بفرمائید. برای ارتباط ایمن و ایزوله رله و فرمان از اپتوکوپلر با 3.7 کیلو ولت استفاده شده است که ضریب ایمنی را افزایش می دهد. روی برد ماژول ایزولاتور تغذیه در نظر گرفته شده است که امکان ایزوله کردن تغذیه کنترلر میزبان و شیلد را فراهم می کند.

آنچه برای شروع به کار با ProMake Universal 8ch Relay Shield نیاز دارید:

• یکی از بردهای توسعه ای رزبری یا آردوینو ProMake یا برد کنترلر میزبان MCU با درگاه I2C
• آداپتور 5v/1A در صورت عدم وجود تغذیه کنار پورت I2C
