Edge IO-PICO

Edge-IO-PICO یک محصول بسیار کاربردی با امکانات پردازش و ارتباط وایرلس و مدیریت IO مشابه RTU و PLC های کوچک می باشد که با توجه به امکان ارتباطی مزیت بسیار بالائی در کاربردهای اینترنت اشیا و هوشمندسازی دارد.

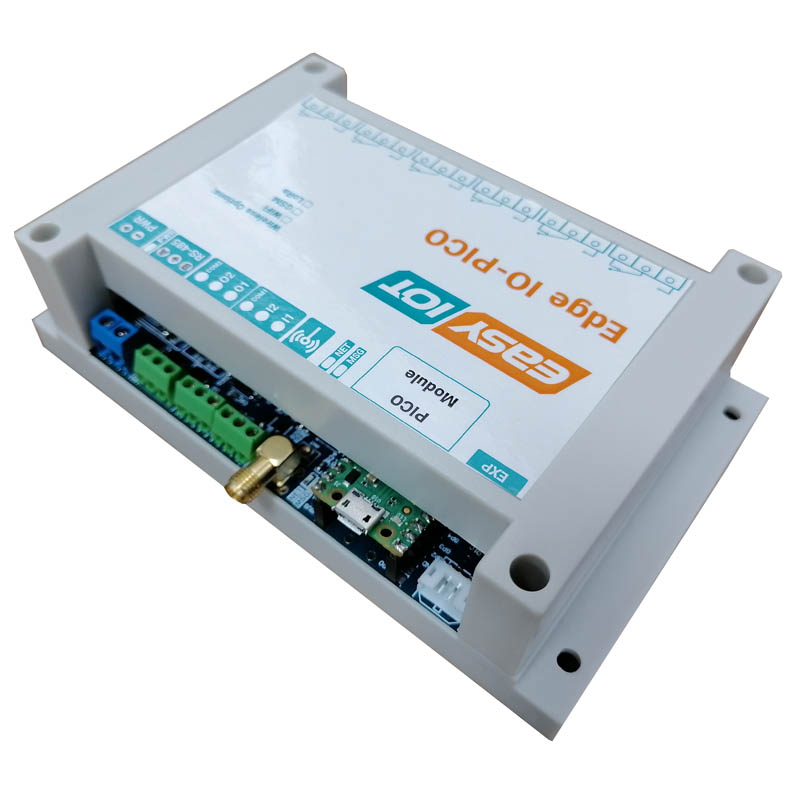

Edge-IO-PICO بر پایه میکروکنترلر قدرتمند رزبری پیکو طراحی شده است و دارای یک پین هدر مادگی 40 پین است و هر سه مدل معمولی، PICO H و PICO W را پشتیبانی می کند. براحتی با برنامه اولیه ارائه شده در بخش مستندات کاربر امکان توسعه نرم‌افزار را براساس کاربری پروژه خواهد داشت. روی برد 6 کانال رله با فرمان ایزوله الکتریکال به‌صورت اپتو کوپلری وچود دارد که کار با I/O ها و ارتباط با ماژول پیکو کاملا مطمئن و ایمن خواهد بود. رله ها از نوع صنعتی با جریان 10 آمپر انتخاب شده اند و لذا برای کنترل بسیاری از تجهیزات توان بالا مناسب است. خروجی های NO و NC رله ها در کانکتورهای ترمینالی پیچی ارائه شده است.

برای ارتباط با سیگنالها یا سنسورهای بیرونی 2 ورودی دیجیتال ایزوله و همچنین برای کنترل و فرمان دهی تجهیزات بیرونی 2 خروجی دیجیتال ایزوله DO استفاد شده است که بدلیل بهره‌گیری از اپتوکوپلر ارتباط ماژول SOM با سیگنالهای بیرونی و فرمان دهی تجهیزات بسیار ایمن و از لحاظ الکتریکال ایزوله می باشد. تحریک ترانزیستور نوری با جریان کمتر از 10 میلی آمپر انجام می شود و ورودی COM مشترک برای ورودیهای ایزوله و خروجی های ایزوله در اختیار می باشد.

تغذیه Edge-IO-PICO به دو صورت قابل انتخاب است،  7 تا 24 Vdc و یا ورودی برق شهر 220 VAC که به‌طور مستقیم متصل می شود. به‌صورت انتخابی تغذیه ایزوله روی برد فراهم است و براحتی در صورت استفاده از آن تجهیز را نسبت به پاور ورودی ایزوله الکتریکال می کند. برای ارتباط با باس های صنعتی یک پورت RS458 در نظر گرفته شده است لذا در محیط های صنعتی امکان ارتباط با تجهیزات مودباس از جمله PLC ها فراهم است. روی برد قطعه RTC وجود دارد و براحتی امکان لاگ گیری و ثبت وقایع با زمان و ساعت دقیق وجود دارد. برای نگهداشت ساعت و زمان روی برد در زمان قطع برق باتری پشتیبان 1220 قرار دارد.

یک ماژول 16 پین استاندارد پرومیک روی برد وجود دارد که برای ارتباط وایرلس در نظر گرفته شده است. این ماژول با توجه به نیاز پروژه قابل انتخاب است. روی لبه برد پورت SMA قرار داده شده است که با کانکتور UFL مرتبط است که در صورت استفاده از ماژولهای ارتباطی (WiFi, LoRa, GSM) پورت UFL روی ماژول را با کابل مناسب مربوط متصل و از بیرون با پورت SMA می توان سیگنال آنتن را متصل نمود. برای اعلام هشدار و آلارم بازر فرکانسی و 3 قطعه LED SMD برای تغذیه و ارتباط شبکه و یک پیام در لبه برد قرار دارد.

روی لبه برد یک کانکتور 4 تایی 2mm Grove برای ارتباط با IO Expander در نظر گرفته شده است که امکان ارتباط تا 8 برد اکسپندر را فراهم می کند که نهایتا 48 رله در اختیار قرار می دهد. البته ماژولهای دیگری در انواع اکسپندرهای سری Edge-IO وجود دارد که در صفحات مرتبط اطلاعات دقیقتری ارائه می شود. برای بررسی جزئیات و شروع فرآیند برنامه نویسی به بخش مستندات مراجعه بفرمائید. در این بخش نمونه کد اولیه راه‌اندازی Edge-IO-PICO قرار داده شده است.

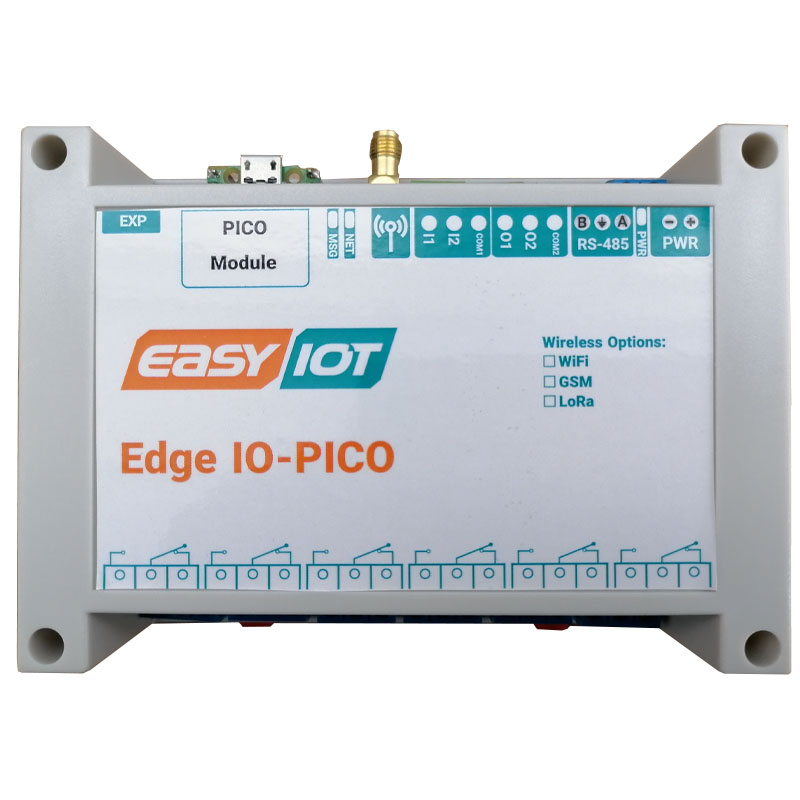

کیس محصول از نوع پلاستیک ABS می باشد و کانکتور نصب DIN Rail در نظر گرفته شده که براحتی در محیط های صنعتی و تابلوهای کنترل و فرمان Edge-IO-PICO نصب می شود. تمامی کانکتورهای رله و RS485 و سایر موارد در لبه برد قرار دارد که براحتی از کنار قابل دسترسی هستند و سیم بندی محصول را بسیار ساده کرده است.
