Relay/DI/DO ProMake

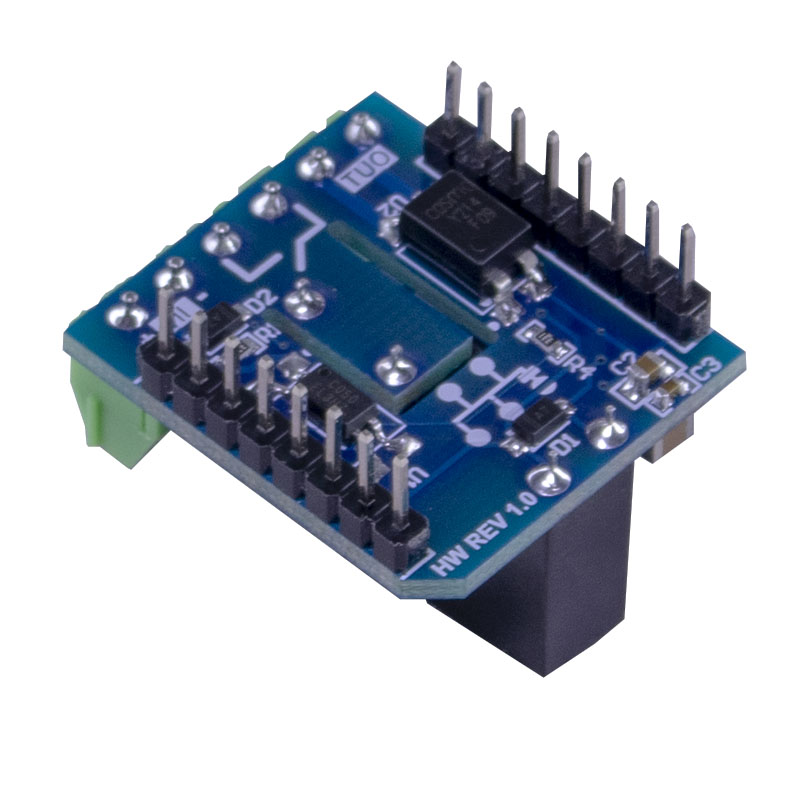

ماژول ProMake Relay/DI/DO Module یک راهکار مناسب و ایمن برای ارتباط MCU و کنترلر میزبان با سیگنالهای ورودی و فرمان دهی انواع تجهیزات بیرونی ولتاژ AC می باشد. ماژول دارای یک خروجی رله و یک خروجی DO و یک ورودی DI می باشد که برای خیلی از سناریوهای ارتباطی ایده آل است.

طراحی ماژول براساس اپتو کوپلر EL3H7(C)(TA)-G استفاده شده است که در بخش ورودی نیاز به ماکزیمم 5 میلی آمپر جریان تحریک دارد. تغذیه سمت فتو ترانزیستور با جامپر بین 3.3 و 5 ولت قابل انتخاب است که بسته به نوع MCU میزبان سطح ولتاژ منطقی تنظیم می شود.

توجه: در استفاده از این ماژول لازم است به جریان مصرفی مداری که قصد کنترل آن را داریم و حداکثر جریان قابل تحمل رله توجه ویژه داشته باشیم تا رله ها دچار سوختگی و تخریب نشوند. سعی کنید همیشه یک حاشیه اطمینان در انتخاب رله در نظر بگیرید و جریان قابل تحمل رله را مقداری بیشتر از جریان مصرف کننده انتخاب کنید.

هشدار: استفاده از رله در مداراتی که جریان مصرفی آنها بالاتر از تحمل رله باشد می‌تواند خطرات و خسارات جدی مثل مرگ، آتش سوزی و … را به دنبال داشته باشد. در زمان اعمال ولتاژ AC به رله، به برد دست نزنید.

آنچه برای شروع به کار با ماژول ProMake Relay/DI/DO نیاز دارید:

• یکی از بردهای توسعه ای رزبری یا ESP32 و یا آردوینو ProMake یا برد آموزشی(Breadboard) را آماده نمایید و ماژول را با توجه به اتصالات مورد نیاز آن در مکان مناسب وارد نمایید.
• یک دستگاه مولتی متر سالم جهت اندازگیری جریان مصرفی مداری که قصد کنترل آن را دارید.
